在组装电脑主机的过程中具备着很多细节，虽然很多DIY高手都会很随意，但有时候正是因为这种随意而导致USB接口接触不良。而对于那些入门级装机人员来说，由于装机知识的欠缺，可能会出现更多或大或小的问题，本篇文章就给大家带来了电脑主板接口的详细介绍。
1、细节决定装机成败
今天笔者就通过玩家们遇到的细小的问题，同时入门级玩家可以更好的提升自己的能力。通过这边文章可以将装机的细节放大，同时这些细小的东西也往往是攒机成败的关键一环。
往往普通机箱中带有的线材有USB接口、音频接口以及电源的开启键和重启键。这些线材的街头表明着作用，这对于入门级玩家来说是很难辨别的，对于安装过电脑的玩家也具备着熟悉的标识，通过长时间的使用可能会有些遗忘。下面我们先来认识一下这些接口。
2、机箱中几种常见的接线
相信很多玩家都玩过密室逃脱这个游戏，游戏中存在着很多的信息，会的都很多可以利用的资源，就像一个个的钥匙和一个个的锁，看上去会很难识别，当我们不要因此而紧张，游戏中会通过一个个的信息让玩家们找到一一对应的答案，其实主板的针脚设计与机箱的接线也具有这样的关系，下面我们先来看看那些是提示信息，哪些是应该插上的钥匙。
机箱中往往都会配置Power SW开关、Power LED、RESET SW、USB线材以及HD AUDIO高清音频。对于Power SW和RESET SW这两个接线是最为重要的，这两个接线是负债电脑的开关和重启。当然如果使用机箱前面板I/O区的USB以及音频接口，链接USB和音频接口也是必要的。

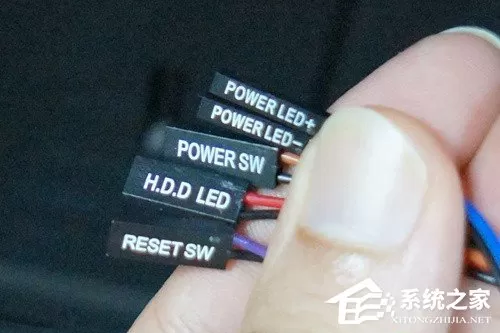

快关LED灯、硬盘灯及开关
往往机箱接线上都会标识各自身份的因为活着英文缩写字幕，就像是显示器的型号。通过这样的标识玩家们就可以很容的把他们区分开。如果你不了解这些字母的含义也没有关系，这些接线的种类并不多。
USB2.0接口
音频接口
USB3.0接口
POWER LED电源支持灯接口 会分为+/-极
H.D.D LED硬盘灯 机箱会有LED灯提示
POWER SW 开关键
RESET SW重启键
上面介绍的是机箱中常见的几种接线。另外和有一些并不常见的，例如：AC97‘音频，SPEAKER报警器等等。对于熟悉机箱主板的玩家来说接线很容分清楚，但对于主板的跳线就有些困难了。
3、主板上常见的针脚设计
接下来我们再来了解下主板上的多变的针脚设计，首先先来看看开关、重启、LED灯针脚的设计，这些针脚通畅设计在主板的右下角的位置，旁边往往会有PANEL标识，主要负责Power开机、Reset重启等重要功能，目前主板大部门都采用了9Pin的设计。
常规9Pin插针设计
很多玩家会说我们见到技嘉、华硕等等一些主板的接口并不是9Pin，对于一些主板厂商的针脚没有采用9Pin的形式，下面我们来看看技嘉B75和映泰Z77主板的开关/重启/LED灯针脚设置情况：
技嘉B75插针设计
映泰Z77主板
无论是9Pin针脚还是其他方式的针脚，在PCB板上都会标识相应的接线，比如说“PW”代表POWER开机、“RES”代表RESET重启、“HD“代表硬盘灯、“PWR LED”标示电源灯，有些主板甚至用颜色进行了区分。
4、USB针脚以及音频针脚
再来看看USB针脚的。以目前主板的南桥芯片来说，扩展10组USB支持已经非常普遍，同时还可以支持USB3.0原生的设计。而除去I/O设计的USB接口之外，主板上通常还会设计有4-6个USB扩展接口，以及一个USB3.0插针接口。下图就是主板上提供的两组共计4个USB扩展插座。
主板USB3.0接口
主板USB2.0接口
这样的设计是防止玩家们在插口的时候差错，这样可以帮助玩家更好的进行操作，如果玩家们错误的链接也不会被识别，提醒玩家无法安装。

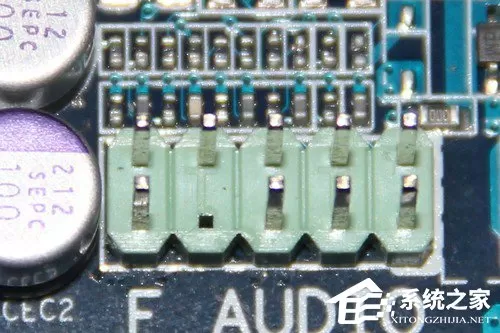

主板音频接口
最后是前置音频线的连接。当前主板上最常见音频针脚为HD Audio。同USB插座类似，前置音频插座同样是9pin方式设计并空出一个的防呆式设计，可以防止用户插坏。
5、链接线材也有技巧
了解了机箱接线和主板针脚，下面我们来看看如果连接。先来看看开关、重启、LED灯的链接技巧。通常下机箱中的开关、重启、LED灯表示为开机键（Power SW）、重启键（Reset SW）、硬盘指示灯（H.D.D. LED）以及电源指示灯（Power LED）。
由于主板前置面板开关机插座各家厂商定义会有不同，因此用户必须在安装前找到这部分针脚的标示，通常主板说明书或是主板的PCB上都会有说明。
特是说明：硬盘灯（H.D.D. LED）是分正负极的，如果接反了就不会亮了，如果玩家们听见硬盘已经在运转，但提示灯没有亮，玩家们只需将插头反过来接就可以了。其他插头也是类似，如果不能正常工作，反过来插上就可以了。Power开机和Reset重启不分正负极，所以玩家们不必担心。
插线实际效果
一般来说市面上大多数机箱都会提供前置USB接口和音频接口，要是想使用这些接口需要将机箱提供的插头插在主板的相应位置，其中音频和USB链接比较简单，USB接头和音频接头都采用了一体式设计，安装起来比较简单。
右上角的实口设计
前面我们说过USB接头和音频接头都具备一个缺口设计，这样的设计可以帮助玩家们正确的安装，如果安装错误了就无法被插上，这样的设计可以提醒玩家们是否正确的安装了。
音频接口也采用了同样的设计，玩家们可以通过缺口的设计区别正确的方向并正确的安装上。
可防止插错的音频接口插头及插针
其实对于玩家来说，最困难的不是将接头插入相应的针脚中，而是找出相应的位置。目前市面上的大部分主板的增加都在PCB板上有所标注，主要玩家们细心都可以做到。
主板的针脚定义很复杂，链接线材也变的复杂。只要玩家们理清楚思路就可以把复杂的接线变得简单明了，轻松的应对接线问题。有些厂商为了让玩家们安装简洁设计了模块，这样就可以很方便的进行安装了。
以上便是电脑主板接口的详细介绍，或许你不是一个装机人员，但是如果储备了这些知识，或许哪天就用得上。当自己的电脑主机出现一些故障的时候，也就不会手忙脚乱了。
